Ontto kuparijohdin on sähköjohdin, joka muodostaa kiinteästi lämmönvaihtokeinon, ja jäähdytysneste johdetaan johtimen sisäpuolen läpi ja kuljettaa pois sähkövirran tuottaman lämmön. Onttoja johdinletkujamme on saatavana sekä kaupallisena (DHP-laatu), hapettomana jalostettuna, fosforivapaana, hapettomana hopeakuparina ja elektrolyyttilaatuisena (ETP-laatu), jotka sopivat vaativimpiin teknisiin vaatimuksiin.
Tarjoamme erilaisia onttoja johtimia:
√ vesijäähdytys kuparijohtimet
√ontto kuparilanka
√ontto kupariputki
√ontto kuparimagneettilanka
√neliömäinen kupariputki
√profiili kupariputki
√suorakaiteen muotoinen kupariputki
√putkimaiset väyläjohtimet
√induktio kuparikela letku
√induktiokuparinen lämmitysputki
Onton johtimen materiaalitiedot
Koska epäpuhtaudet vähentävät kuparin sähkönjohtavuutta, ja siksi valmistamme onttoja johdinputkia erittäin puhtaasta happivapaasta kuparista erittäin tiukasti tuotannon hallinnassa. Puhtautensa ansiosta onttojen Cu-OFE-johtimiemme sähkönjohtavuus on 100-102 prosenttia IACS:stä ja lämmönjohtavuus 390 W/Km. Cu-OFE:n (CW009A) maksimi happipitoisuus 5 ppm (0,0005 prosenttia) tekee materiaalista immuuni vetyhaurastumiselle ja varmistaa turvallisen liittämisen kaikilla juotos- ja hitsausmenetelmillä. Tiukka tuotannonvalvontamme tarkoittaa, että voimme hallita koko valmistusprosessia valusta tarkastustodistuksen allekirjoittamiseen ja varmistaa tuotteemme johdonmukaisuuden erästä toiseen.
Erityisesti erittäin puhdas hapeton kuparimme on seostettu hopealla (Ag), jotta se lisää sekä pehmenemislämpötilaa että seoksen virumiskestoa ilman, että sen muista ominaisuuksista kärsitään merkittävästi. Fabmann on työskennellyt kuuluisien kuparimateriaalivalmistajien kanssa tuottaakseen huippuluokan onttoja johtimia, neliömäisiä ja suorakaiteen muotoisia kupari- ja kupariseosputkia sekä erikoiskupari- ja kupariprofiileja vaativimpiin sovelluksiin. Onttoja johtimia kutsutaan usein vesijäähdytysjohtimiksi, ontoksi langaksi, ontoksi kupariputkeksi, ontoksi magneettikuparilangaksi, nelikulmaiseksi kupariputkeksi, kupariprofiiliputkeksi, suorakaiteen muotoiseksi kupariputkeksi, putkimaiseksi väyläjohtimeksi, induktiokelaputkeksi ja induktiolämmitysputkeksi suositut kuparilaadun nimitykset on lueteltu alla:
Kupari- ja kuparilejeeringin laatunimitys | ||||||||||
Kupari ja kuparilejeeringit | Kiina | U.S | Iso-Britannia | Saksa | Japani | FI | ISO | Sähkönjohtavuus | Lämmönjohtokyky | |
MS/m | IACS prosenttia | W/km | ||||||||
Happipuhdistettu kupari | TU00 | C10100 | C103 | OFE-CU | C1011 | CW009A | CU-OFE | 58,6 | 101,5 | 391 |
TU1 | C10200 | C110 | OF-CU | C1020 | CW008A | CU-OF | 58,3 | 100 | 390 | |
Fosfori Deoksidoitu kupari | TP1 | C12000 | C106 | SW-Cu | C1201 | CW023A | Cu-DLP | 55 | 95 | 375 |
TP2 | C12200 | C106 | SF-Cu | C1220 | CW024A | Cu-DHP | 47 | 81 | 330 | |
Elektrolyyttisesti kovapikkikupari | T1 | C11040 | C100 | OF-CU | C1100 | CW003A | Cu-ETP1 | 58 | 100 | 385 |
T2 | C11000 | C101 | E-Cu58 | C1100 | CW004A | Cu-ETP | 56 | 98 | 385 | |
CuAg0.04(OF) | TAG.{0}}.04 | C10400 | / | / | / | CW017A | CuAg0,04 OF | 57,7 | 99,5 | 388 |
CuAg0.10(OF) | TAG.{0}}.1 | C10700 | / | / | / | CW019A | CuAg0.1 OF | 57,7 | 99,5 | 388 |
Onttojen johdinputkien tyypit ja mitat
Fabmann pystyy valmistamaan neliömäisiä ja suorakaiteen muotoisia putkia, joiden leveys on 0,8 mm ja enemmän, ja joiden mittatoleranssi on erittäin tiukka, ja niitä on saatavana useissa eri muodoissa, kuten kova, puolikova, pehmeä hehkutettu. Toimitamme korkealaatuisia onttoja johtimia, joissa on laaja valikoima poikkileikkauksia, jotka kattavat neliön, pyöreän ja suorakaiteen muotoiset muodot, ja ontot johdinputket sopivat useimpiin teknisiin sovelluksiin.
Ontto kuparilanka
Suorakaiteen muotoinen kuparijohdin
Suorakaiteen muotoinen ontto johdin
Neliömäinen kuparijohdin
Neliönmuotoinen ontto johdin
Onttojen kuparijohtimien käyttö
√ Sähköajoneuvot (EV) / staattorin suorajäähdytys
√ MRI-laitteet / gradienttikelat
√ Magneetit korkean energian fysiikan sovelluksiin
√ Hiukkaskiihdyttimet
√ Generaattorit
√ Induktiouunit / induktiokuumennus ja sulatus
√ Plasmatutkimuslaitteet
√ Elektrodynaamiset tärinätestijärjestelmät
√ Ioni-istutusyksiköt mikropiiriteollisuudelle
√ Korkean gradientin erottimet
√ Aaltoputket
√ Nestejäähdytteiset muuntajat
Onton johtimen valmistusprosessi
Kuparin jalostamiseksi uunin tulee saavuttaa jopa 2400 Fahrenheit-asteen lämpötila kuparin sulattamiseksi, mikä mahdollistaa sen muovauksen haluttuun muotoon ja myös epäpuhtauksien, kuten nikkeli- tai sinkkiseosten, poistamisen. Kupari suodatetaan pois prosessilla, joka tunnetaan nimellä palopuhdistus. Polttopuhdistuksessa epäpuhtaat metallit muuttuvat kuparia kevyemmiksi ja kelluvat pintaan tarttumaan "puruihin", ja tämä prosessi muodostaa nestemäisen kuuman kuparin, jossa on mahdollisimman vähän epäpuhtauksia. Sulan kuparin hapetus poistetaan myös mahdolliset viat ennen valuprosessia, minkä jälkeen puhdistettu nestemäinen kupari siirretään säilytysuuniin, joka kaadetaan valuputkeen, josta tulee lopulta putki. Kun se on jäähtynyt ja jähmettynyt, iso kone, nimeltään lävistystuurna, poraa reiän kuparitankoon, ja sitten painin pakottaa kuparitangon ekstruusioputken läpi muodostaen pitkän onton kupariputken.
Seuraava vaihe on työntää kupariemäputki metallisten muottien läpi halutun kokoisen letkun luomiseksi seuraavaa vetoprosessia varten riippuen onton johtimen muodosta ja koosta. Ennen lopullisen vetoprosessin saavuttamista kupariputki on usein hehkutettava, koska se kovettuu jokaisen vetoprosessin aikana, ja se piirretään uudelleen myöhemmin.
Yllä olevan prosessin aikana ontto kuparijohdin käy läpi pyörrevirtatestauksen ennen tasokäämitystä, ja onton johtimen pituus asetetaan tämän prosessin aikana määritelmien mukaan. Tasakäämityksen jälkeen pätevä ontto johdin asetetaan tyhjiöuuniin lopullista hehkutusta varten ennen pakkaamista. Tietenkin johdin puhdistetaan edellisten vetoprosessien aikana ennen tasokäämitystä. Riippuen asiakkaiden vaatimuksista karkaisuolosuhteista, hehkutusaika ja lämpötila asetetaan eri tavalla, jotta saavutetaan pehmeä hehkutettu, hehkutettu, 1/4 kova, 1/2 kova ja kova.
1. Kuparianalyysi
2. Kuparisulatto
3. Valettu kupariputki
4. Ensimmäinen piirustus
5. Toinen piirustus
6. Ensimmäinen hehkutus
7. Lopullinen piirustus
8. Online-tarkastus
9. Oikaisu
10. Sisäsäteen tarkistus
11. Tasokäämitys ennen testausta
12. Pyörrevirtatesti
13. Ulkosäteen tarkistus
14. Lopullinen hehkutus

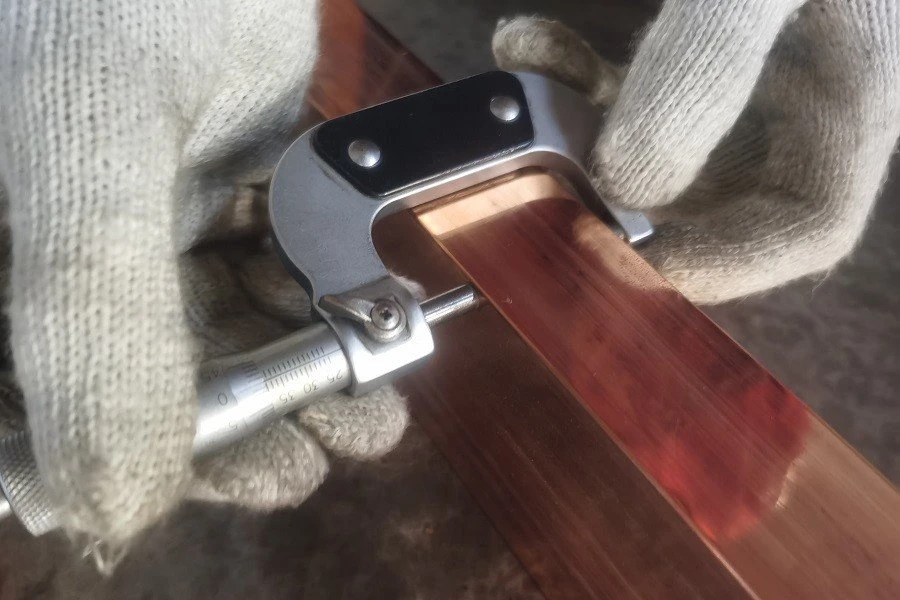

15.Lopullinen tarkastus
Mukautettu onttojohtimien asiantuntija
Fabmann toimittaa laajan valikoiman onttoja johtimia suorina ja kääminä moniin eri sovelluksiin. Keskitymme toimittamaan mittatilaustyönä valmistettuja onttoja johtimia, ja toimitamme myös johtimia, jotka vaativat hopeapitoista kuparia (Cu-0,04 prosenttia Ag tai Cu-0,1 prosenttia Ag) loistavan lämmönkestävyyden tai virumisen aikana kiinteistöjä vaaditaan. Suosittu spesifikaatio on neliön tai suorakaiteen muotoiset ontot johtimet pyöreällä jäähdytyskanavalla, ja suorakaiteen muotoiset kanavat ovat myös melko suosittuja. Onttoja johtimia kutsutaan usein eri nimillä eri maissa, ja niitä kutsutaan ontoksi johtimeksi, vesijäähdytteiseksi johtimeksi, induktiolämmitysputkeksi, putkimaiseksi väyläjohtimeksi, ontoksi manettilangaksi tai kupariprofiiliputkeksi.
Kuten monet tietävät, että vesijäähdytteisissä magneeteissa käytettyjen onttojen johtimien liitokset voivat aiheuttaa vuodon, joka voi johtaa onnettomuuksiin. Tästä syystä pitkät kelat eivät ainoastaan minimoi vuotoriskiä, vaan myös vähentävät laitteiden tuotantokustannuksia. Lisäksi pitkä kela voi reagoida joustavammin nopeaan rakenteen muutokseen kuin lyhyt kela. Voimme kelata onttoja johtimia joko puukelalle tai teräskelalle johtimen koosta riippuen. Onttojohtimemme enimmäisleveys on 45 mm ja voimme kelata yhden kelan 2500 kg asti.
Mukautettu ontto johdin
Mukautettu profiiliputki
Ontto lanka pehmeä hehkutus
Induktiolämmitysputki
Neliönmuotoinen ontto johdin
Vesijäähdytteinen johdin
